钢衬四氟三通

商品说明

PO、PE衬里管配件
（1）F4衬里钢管及管配件；通径25≤DN≤300mm 每个长度L≤4000mm
（2）PP衬里钢管及管配件；通径25≤DN≤300mm 每个长度L≤4000mm
（3）PO衬里钢管及管配件；当25≤DN≤50mm，L≤2000mm；65≤DN≤80mm，L≤3000mm 65≤DN≤300mm，L≤4000mm
注：1）当通径DN≥300mm时，属设备类。2）若系负压状态下使用，请订货时加以说明，则按耐负压工艺衬里施工。3)法兰若无特殊要求，则按HG20592-97的规定，详见附录。4）各通用管配件的参数见表，其它非标件如偏心异径管，异径弯头等可按用户要求加工。

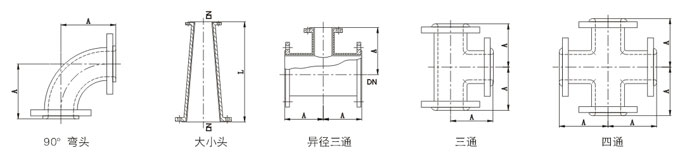

F4、PO、PE弯头、三通、四通

公称通径DN	30°弯头A	大小头（异径管）L	90°弯头、三通、四通A	30°斜三通		45°斜三通
公称通径DN	30°弯头A	大小头（异径管）L	90°弯头、三通、四通A	E	F	E	F
25	50	150	98	250	50	170	50
32	60	150	108	300	60	200	60
40	65	150	115	340	65	215	65
50	65	150	125	360	70	235	70
65	75	150	130	400	75	260	75
80	75	200	130	430	80	280	80
100	85	200	150	470	90	310	90
125	95	250	200	530	92	350	95
150	105	250	220	600	100	400	100
200	140	250	230	700	110	460	130
250	160	300	287	800	115	535	140
300	185	300	300	900	120	600	150
350	205	400	350	1050	130	675	160
400	225	400	400	1150	140	750	170
450	245	500	450	1250	150	815	180
500	265	500	500	1400	160	880	190
600	305	600	600	1600	170	1020	200
备注			异径三通、四通以直通的大DN作基准通径
